直流電阻測試儀主要用于精確測量變壓器繞組、電機繞組、電纜、開關觸點等各類導體的直流電阻，是電力檢測工作人員手上的常用設備，可以協助工作人員正確找到電力設備的故障和問題。所以正確掌握直流電阻測試儀的使用方法與接線步驟對于確保測量數據準確可靠至關重要，本文我們就來好好聊聊這個問題。

　　一、直流電阻測試儀使用方法如下：

　　1、準備階段

　　安全確認：首先，確保被測設備已斷電，并且處于不帶電的安全狀態；

　　儀器檢查：檢查直流電阻測試儀外觀完好，電源連接穩定，接地保護有效，電池電量充足或外部電源正常接入。

　　2、接線操作

　　接線原則：參照儀器說明書及接線圖，將測試儀的電流端子（如I+和I-）通過粗線連接至被測電阻器的兩端，以提供恒定直流電流；電壓端子（如V+和V-）則通過細線連接至相同兩點，用于測量由此產生的電壓降；

　　消除干擾：對于大電感試品如變壓器繞組，應將非測量線圈短路，以減少電磁干擾的影響。

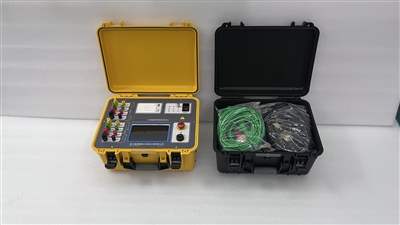

直流電阻測試儀實拍圖

　　3、設置參數

　　選擇電流檔位：根據待測電阻值大小和設備允許的溫升選擇合適的測試電流，通常較大電流可以減小測量誤差，但需防止過熱；

　　啟動測量：打開電源開關，預熱并穩定后，按下相應的電流檔位鍵或“啟停”鍵開始測量，LCD顯示屏會顯示穩定的電阻讀數，注意查看所選量程單位。

　　4、執行測量

　　讀取結果：四位半LCD顯示器上顯示的數值即為被測電阻值，在讀取時務必注意所選用的量程范圍內的單位（mΩ、Ω或kΩ）；

　　特殊考慮：對于感性負載（如變壓器），測量結束后不要立即斷開電源，讓測試儀自動完成放電過程，通常至少需要等待20秒以上，以免由于電感反電動勢對人身安全造成威脅。

　　5、結束操作

　　記錄數據：記錄測量結果，并做好測量數據的整理與歸檔工作；

　　清理現場：關閉測試儀電源，拆卸測試線，恢復被測設備原狀。

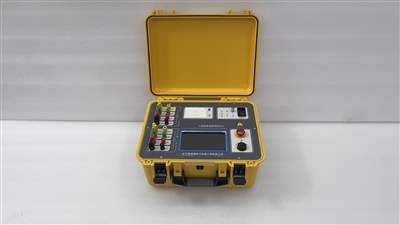

直流電阻測試儀圖片

　　二、直流電阻測試儀接線步驟詳解

　　1、準備測試線：根據被測電器的規格和要求，選擇合適的測試線和鱷魚夾。確保測試線完好無損，沒有破損或斷線的情況；

　　2、連接測試線：將被測電器的正負極分別連接到測試線的紅色和黑色鱷魚夾上，確保連接牢固可靠。同時，將測試線的另一端連接到測試儀的輸入端子上；

　　3、電源連接：將直流電阻測試儀的電源線連接到儀器后部的電源插座上，并確保電源開關處于關閉狀態。在連接電源線時，應注意電源線的極性，正負極不能接反。

　　以上這些內容就是關于直流電阻測試儀的使用方法和使用接線步驟的講解，希望這些講解能對大家有一些幫助，在使用直流電阻測試儀的時候，能做到正確使用和接線。
